聯(lián)系電話(huà)
400-036-0789
對于建筑結構形式為框架結構的建筑，地下為停車(chē)場(chǎng)，地上為辦公場(chǎng)所，這些針對地下室底板防水工程高質(zhì)保設計要求，防水設計要求為一級，結合防水設計和所用材料的性能優(yōu)勢分析，選擇非瀝青基自粘膠膜高分子防水卷材與預鋪式丁基自粘防水卷材相結合的防水體系。

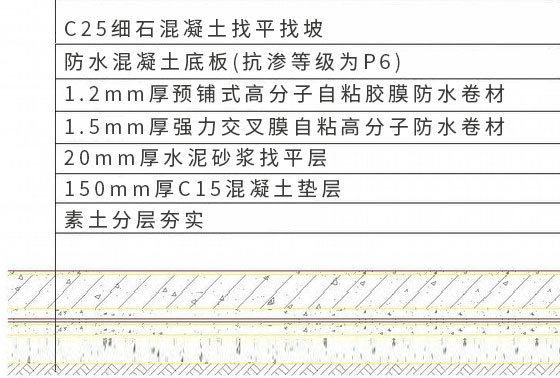

針對地下為停車(chē)場(chǎng)，地上為辦公場(chǎng)所的這種地下室底板防水工程高質(zhì)保設計要求，項目底板防水層由1.5mm厚非瀝青基強力交叉膜自粘高分子防水卷材和1.2mm厚預鋪式丁基自粘高分子防水卷材組合而成，地板整體構造層次由上往下依次為防水混凝土底板--1.2mm厚預鋪式丁基自粘高分子卷材防水層--1.5mm厚非瀝青基強力交叉膜自粘高分子卷材防水層--20mm厚水泥砂漿找平層--150mm厚C15混凝土墊層--素土夯實(shí)。

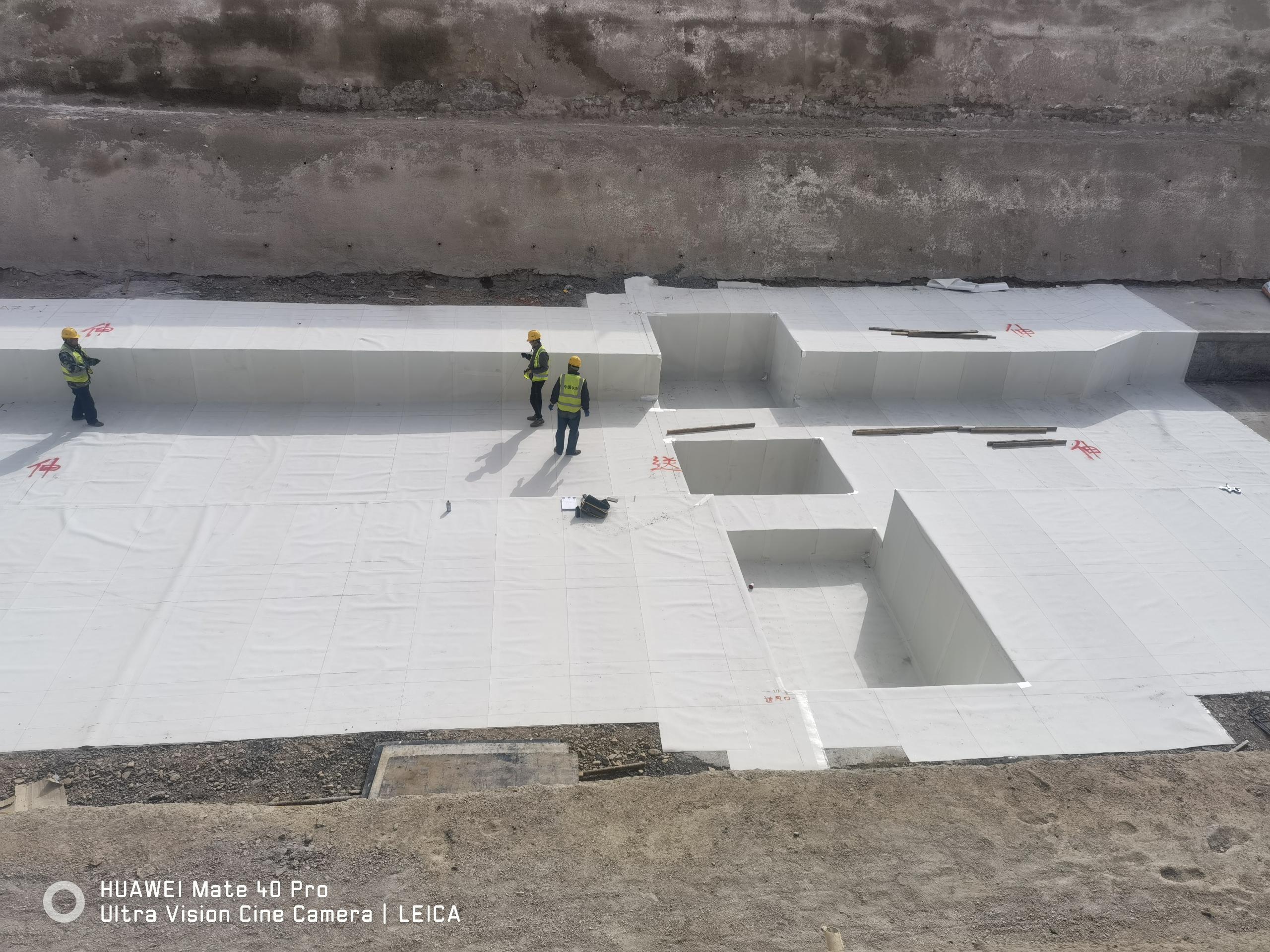

該項目底板防水，外設柔性防水層選用墊層或找平層之上，施工1.5mm厚強力交叉膜自粘高分子防水卷材+1.2mm厚預鋪式高分子自粘膠膜防水卷材，后澆筑防水混凝土底板的方案，采用預鋪防水卷材結合水泥基滲透結晶型防水涂料或同材質(zhì)防水卷材的防水設防組合方法。這樣的防水組合，結合了傳統防水設計和預鋪反粘式防水工藝二者各自的優(yōu)勢，從而使底板防水效果更好。
優(yōu)勢分析：
第一道防水層采用非瀝青基強力交叉膜自粘防水卷材與墊層上的找平層結構滿(mǎn)粘，與墊層形成整體，降低地下水滲透過(guò)墊層體的可能性。
第二道防水層采用預鋪式丁基自粘高分子防水卷材與鋼筋混凝土結構底板粘結，卷材和結構底板二者形成可靠整體，可起到防水抗滲和保護主體結構的雙重作用。
此外，以非瀝青基強力交叉膜自粘高分子防水卷材的第一道防水層與以預鋪式丁基自粘高分子防水卷材的第二道防水層大面之間，并不進(jìn)行粘接，但需要在樁頭、陰陽(yáng)角、伸縮縫、變形縫等部位進(jìn)行粘接，以增強節點(diǎn)部位的防水。二者相互作用，但不影響，保證其中一道防水層失效不影響另一道防水層仍然發(fā)揮作用，特別是墊層的沉降同樣不會(huì )影響到預鋪式丁基自粘高分子防水卷材與結構的粘接效果和防水效果，從而保證了防水性能。
防水材料的選擇主要從材料本身的防水性能、防水層的防水性能，防水層間材料的兼容性及防水材料的耐久性多方面考慮以及做出決策。
該項目主要采用的防水材料，因為其綜合防水性能及環(huán)境適應性較強。防水卷材細部節點(diǎn)處理簡(jiǎn)單可靠、卷材搭接牢固。所選用的兩道防水卷材均為高分子防水材料，二者兼容性好，此外所選用防水材料抗老化性能優(yōu)異，老化速率慢、防水層耐久性好。
非瀝青基強力交叉膜自粘高分子防水卷材以高分子樹(shù)脂基料代替傳統的瀝青基料，采用高性能非瀝青基自粘膠，并且以高密度聚乙烯強力交叉膜作為卷材增強材料，使卷材各項物理性能得到了提升，防水性能更加優(yōu)異。
非瀝青基強力交叉膜自粘高分子防水卷材完全滿(mǎn)足GB 50108-2008《地下工程防水技術(shù)規范》中對材料選性的相關(guān)要求，特別是低溫柔性和熱老化后低溫柔性指標，二者分別為25℃無(wú)裂紋和-22℃無(wú)裂紋，特別適用于地下工程。非瀝青基強力交叉膜自粘高分子防水卷材既能夠采用濕鋪法施工，也能采用干鋪工藝，滿(mǎn)足了不同工程的需要。
預鋪式丁基自粘高分子防水卷材滿(mǎn)足GB/T 23457-2017(預鋪防水卷材)P類(lèi)指標要求，但在主要物理性能方面相比國標均有較大提升，其耐熱性較好，與后澆筑混凝土剝離強度性能較好，持粘性大于30min；有效的提升了防水層的可靠性。
隨著(zhù)國家規范化及行業(yè)對提高防水工程質(zhì)保年限的要求越來(lái)越高，特別是2020年《建筑和市政工程防水規范》征求意見(jiàn)稿的發(fā)布，使得底板防水工程的高質(zhì)量、防水材料的高耐久性收到重視。本底板防水工程項目采用非瀝青基自粘膠膜高分子防水卷材+預鋪式高分子自粘膠膜防水卷材組合體系，結合了傳統防水設計優(yōu)勢及預鋪反粘工藝優(yōu)勢，同時(shí)結合了高分子材料自身的高穩定性、高耐久性等優(yōu)異性能，為高質(zhì)保年限要求的底板防水工程設計提供了參考。
參考文獻[1]胡駿，瞿培華.地下工程防水與結構同壽命的技術(shù)路線(xiàn)[J].中國建筑防水
上一篇：
下一篇：
甘公網(wǎng)安備 62112402000079號
